機柜空調計算方法
風扇適用于柜內溫度高于環境溫度,但是當環境溫度高于柜內溫度或者環境溫度高于 柜內要求的溫度(一般為35℃)時,那就應該考慮使用工業空調器了。還有當柜內外空氣循環要求隔絕時,也應該考慮使用工業空調器。

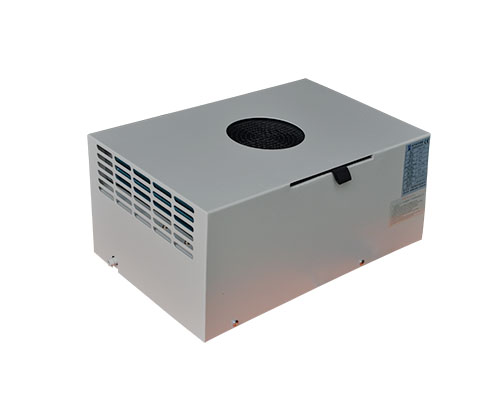

空調采用壓縮機制冷原理進行強力制冷,實現對電氣控制柜內部溫度的恒溫控制,由于柜內外空氣循環相互隔絕,故可以有效地防止有害、潮濕的氣體及粉塵進入柜內。
空調按照其安裝方式,一般可以分為:壁掛式(側裝式、嵌入式及柜內架裝式)和頂裝式。
空調的選型也是根據柜內溫度與環境溫度的差值以及柜內熱損耗,從而確定空調所需要的制冷量來選取的,現在一般都是按照德國百能堡(Pfannenberg)公司提供的經驗公式來選取的。其計算如下:
QE=QV-KXAXΔT
式中:QE----總的制冷量(W);
QV----柜內元器件總的熱損耗(W);
K ----熱傳導系數(W/m2K),其值根據柜體材料不同而不同,一般來說,鋼板為5.5,鋁板為11,塑料為0.3;
A ----柜體實際散熱面積(m2),柜體的安裝方式對柜體的散熱有較大影響,德國百能堡(Pfannenberg)提供了如下幾種典型安裝方式的散熱面積的計算:
(寬=柜體寬,高=柜體高,深=柜體深)
1. 單個柜體,四周有空:A=1.8X高X(寬+深)+1.4X寬X深
2. 單個柜體,用于壁裝:A=1.4X寬X(高+深)+1.8X深X高
3. 起始或終端柜體,四周有空:A=1.4X寬X(高+深)+1.8X寬X高
4. 起始或終端柜體,用于壁裝:A=1.4X高X(寬+深)+1.4X寬X深
5. 位于中間的柜體,四周有空:A=1.8X寬X高+1.4X寬X深+深X高
6. 位于中間的柜體,用于壁裝:A=1.4X寬X(高+深)+深X高
7. 位于中間的柜體,用于壁裝,頂部覆蓋:A=1.4X寬X高+0.7X寬X深+深X高
ΔT ----柜體內外的溫差,柜體內部的溫度(一般為35℃)減去柜體外面的溫度(即工作現場的環境溫度)。
