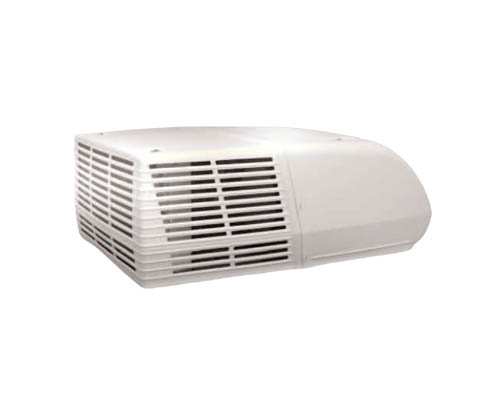

電動汽車車載頂置空調安裝工藝規范
檢查空調外觀有無損傷。裝車時檢查蒸發器與冷凝器表面翅片有無倒伏現象,如有倒伏現象通知工作人員及時修理。
一、頂置空調總成的安裝:
1、用碎布清理干凈車身頂蓋安裝空調部位,沿車頂預留的空調回風和出風口上止口四周粘貼一圈密封膠條,密封膠條厚度根據車頂弧和空調底弧確定。沿出風口和回風口膠條外緣和上平面打一圈密封膠。
2、打開空調機組蓋板,用專用吊具,以機組兩側四個吊孔為起吊孔, 將空調機組水平平穩地吊裝在車頂上,在車頂蒙皮與環氧樹脂板相接處打膠密封后將絕緣減振墊安裝在空調機組安裝腳上,使機組回風口、出風口與車頂開孔、機組安裝孔與安裝螺栓對正,然后用螺母將機組緊固在車頂上(當減震器與車頂安裝座有間隙時,應插入調整板進行調整,嚴禁用螺栓強行連接,以防損壞減振墊)。
3、機組安裝固定好后,應從車內將回風口、出風口四周涂抹密封膠,以防止漏水。
安裝工藝要求:
1、頂置空調與車頂四周密封完好無間隙,貼合面光滑過渡無變形;
2、進出風口不能與口框錯位,打膠厚度均勻無斷續,保證密封不漏雨(質量控制點)
二、操作面板安裝
在司機室操作面板安裝目標位置,按操作面板開孔圖開孔,并安裝固定操作面板。
三、空調操縱線的安裝
空調操縱線從左側出風口引出沿左側頂棚線束向前延伸與空調操作面板相接。工藝要求:線束固定間距不得大于400mm。
